Система автоматизированного управления ШПМ

   В 2018 году НПФ «МИДИЭЛ» закончила разработку и выполнила внедрение в опытно-промышленную эксплуатацию системы автоматизированного управления шахтной подъемной машиной (далее САУШПМ). Опытно-промышленной образец САУШПМ смонтирован и введен в эксплуатацию на машине подъемной аварийно-ремонтной МПАР-63-1000Д.

   Отличительными особенностями САУШПМ является:
- использование современных программируемых логических контроллеров (далее ПЛК) SimaticS7-1500;
- двухканальная архитектура системы;
- наличие современной развитой системы интерфейса «человек-машина» (далее HMI) на базе SCADA-системы SiemensWinCC;
- возможность работы с приводами постоянного тока (тиристорный преобразователь-двигатель, генератор-двигатель), переменного тока (асинхронный двигатель с фазным ротором, управляемый роторной станцией, асинхронный двигатель с КЗ ротором, управляемый преобразователем частоты, синхронный двигатель, управляемый преобразователем частоты) посредством аппаратных сигналов и/или шины данных (Profibus, Profinet, CAN);
- возможность работы с радиально-колодочными и дисковыми тормозными системами посредством аппаратных сигналов и/или шины данных (Profibus, Profinet, CAN);
- интегрированный регистратор параметров на базе программно-аппаратного комплекса IBAPda.

   Структурно САУШПМ состоит из двух объединенных шинами связи каналов. Каждый из каналов представляет собой независимый ПЛК с подключёнными устройствами ввода‐вывода сигналов, датчиками и органами управления. При выполнении программы управления ПЛК анализирует сигналы от датчиков и органов управления и формирует сигналы управления оборудованием подъемной установки. Для реализации концепции двухканальности, контроль критических параметров работы подъемной установки осуществляется обоими каналами при помощи удвоенного набора датчиков. При этом сигналы, полученные от датчиков, а также управляющие сигналы, сформированные в первом и втором канале, подвергаются контролю эквивалентности. Таким образом, выполняется контроль исправности обоих каналов САУШПМ. В САУШПМ применяются ПЛК разных моделей одного семейства. Это позволяет реализовать защиту от ошибочного выполнения управляющей программы, связанного с ошибками в системном программном обеспечении или с аппаратной неисправностью ПЛК. В этом случае возникает рассогласование управляющих сигналов, что подпрограмма контроля эквивалентности распознает как ошибку.

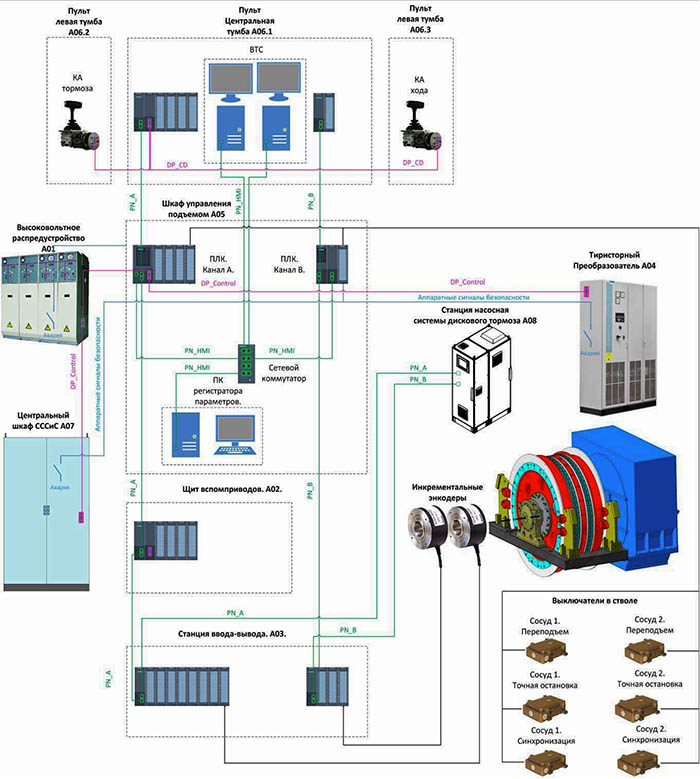

Рисунок 1. Структурная схема САУШПМ.



   САУШПМ обеспечивает выполнение всех требований, реализацию защит и блокировок, требуемых «Правилами безопасности при ведении горных работ и переработке твердых полезных ископаемых».

   САУШПМ реализует следующие режимы работы подъемной установки:

- ручной;

- автоматизированный ручной;

- автоматический.

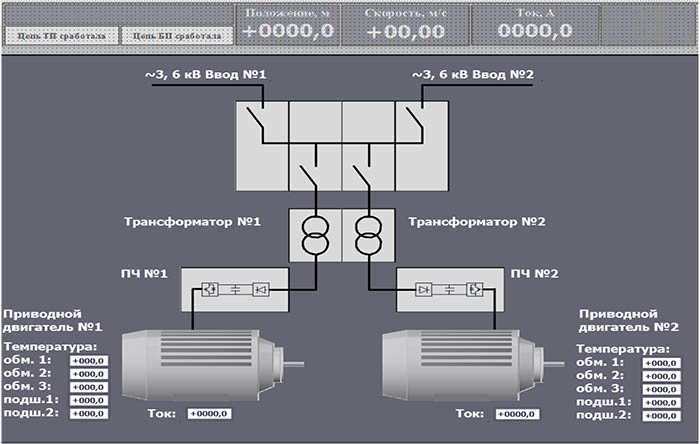

Рисунок 2а. Пример экрана визуализации.

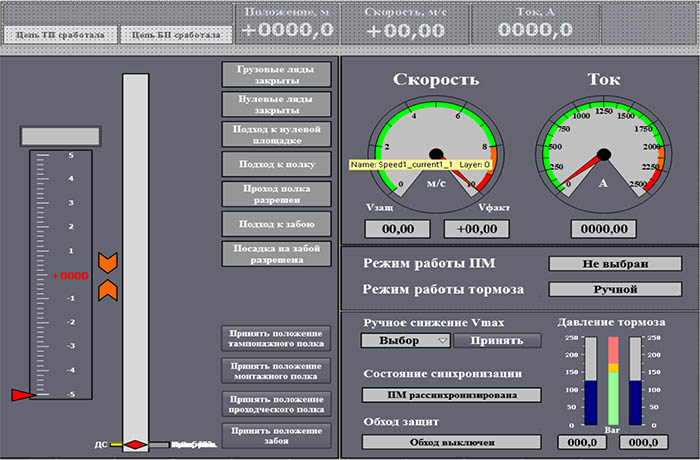

Рисунок 2б. Пример экрана визуализации.

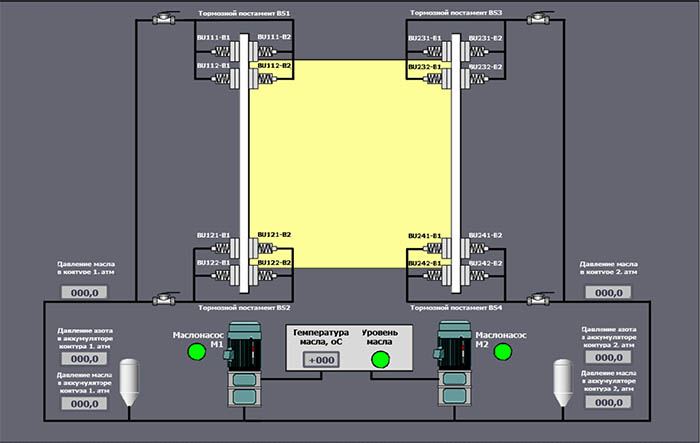

Рисунок 2в. Пример экрана визуализации.





Рисунок 3а. Опытно-промышленной образец САУШПМ на машине подъемной аварийно-ремонтной МПАР-63-1000Д.

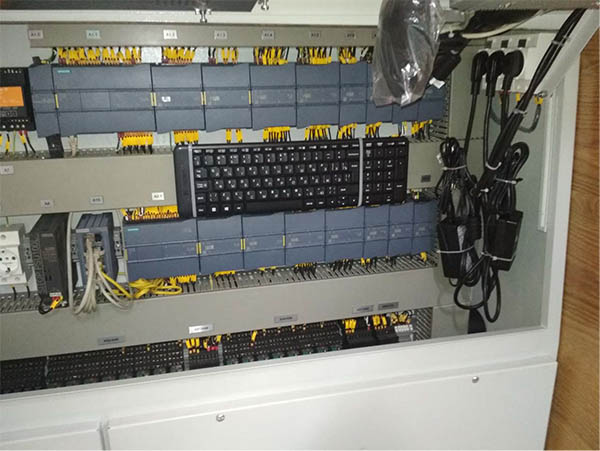

Рисунок 3а. Опытно-промышленной образец САУШПМ на машине подъемной аварийно-ремонтной МПАР-63-1000Д.
